Micro PLCs

Switch/Relays con CPU integrado para controlar salidas

Los Micro PLCs de DFX fueron diseñados para sumar I/Os (entradas/salidas) a equipo que use DC 0-36V. Nuestros switches/relays automáticos tienen un CPU integrado que implementa este objetivo. Pero lo más importante es que estos dispositivos trabajan en lugares con vibraciones altas, con cambios de voltaje en la batería, con humedad, así como en temperaturas extremas. También, si ustedes tienen una aplicación especial, podemos trabajar con nuestro equipo de ingenieria para diseñar su implementacón.

Algunas Implementaciones:

Timer Module (Después de la señal de input, se programa cuando quiere uno que se active la salida)

Battery Voltage Monitoring (Se puede monitorear el voltaje de la batería.

Automatic Glow Plug Controller (Control de pre-calentamiento)

Solenoids Pull/Hold Controller (solenoide de jalada/aguante)

Engine Run Timer (Controlar cuanto tiempo quiere que el motor este prendido)

After-run Timer Module (Módulo temporizador después de la ejecución)

Automatic Hydraulic Load Controller (Controlador automático de carga hidráulica)

Starter Motor Prodtecion Module (Módulo de producción del motor de arranque)

Energize to Stop output Module (Módulo para parar salida o equipo)

Engine Prestart Alarm (Alarma de pre-arranque del motor)

Engine Over-speed Shutdown (Apagado por exceso de velocidad del motor)

Engine Exercise Timer (Temporizador de ejercicio del motor)

Headlight Flasher (Intermitente de faros)

Analog RS-485 Converter (Convertidor analógico RS-485)

En suma a los dispositivos listados abajo, tenemos otros ya configurados para varias aplicaciones Más Info

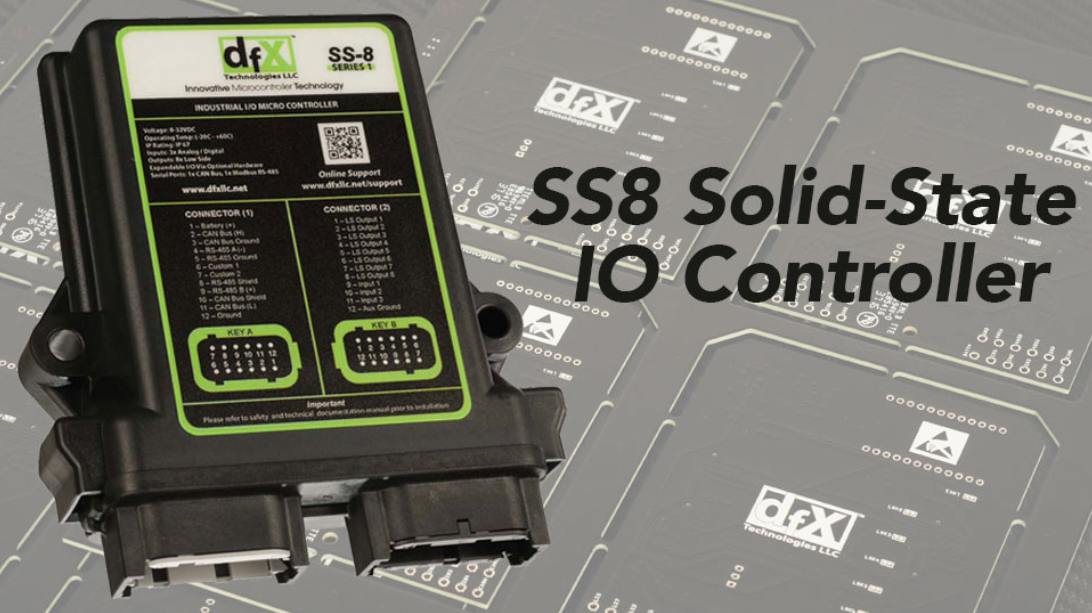

SS8 Solid-State IO Controller

Para que pueda sumar I/O a sus equipos.

Parametros Configurables

CANbus J1939 to Modbus RS-485 Gateway
Modbus RTU RS-485 Master
Modbus RTU RS-485 Slave
IOT Gateway
IOT Workshop air compressor controller
CANbus Multiplexer
CANbus I/O Modulo

Especificaciones Tecnicas

Controlador de voltage integrado 8-32VDC con protección de picos de corriente
Recinto IP 67 resistente al clima
Rango de temperaturas -40 a +85 grados centigrados
Salidas de estado solido: 8x low-side relay/lamp driver
Entradas: 3x Digital/Analogo (proteccion de sobrecarga)
Puertos en serie: 1x CAN, 1x Modbus RTU RS-485
Consumo de corriente en modo de conservacion: 6.2mA @ 12VDC
Precision de voltaje de entrada +/- 1% Precision de syncronizacion: +/- 1%
Resistente a vibraciones y golpes
Proteccion de polaridad inversa
El sistema se puede integrar con interruptores seriales, sensores o HMI
Dimensiones de la carcasa: 4.7"" x 1.4"" x 5.24"" (WxHxD)
Conectores: 2 conectores Deutsch DTM de 12 polos (venta separada)
RoHS
Diseños de hardware personalizados disponibles a pedido

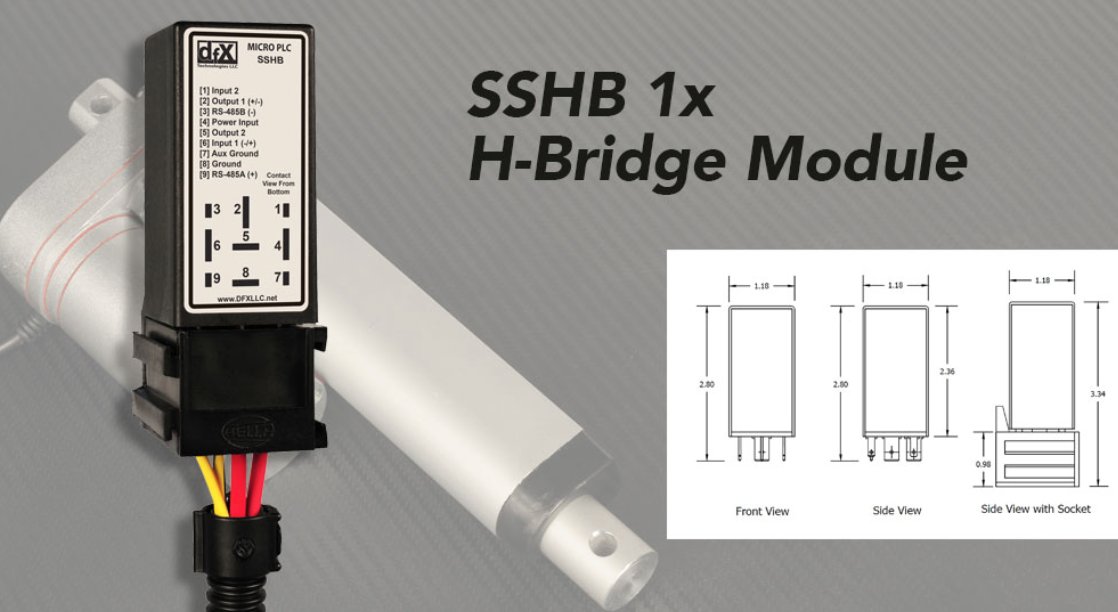

SSHB 1x H-Puente

El módulo SSHB es ideal para accionar motores eléctricos y selenoides de hasta 5 A / 12 VCC de servicio continuo. Este módulo compacto está alojado dentro de un recinto estilo automotriz y puede usarse en aplicaciones industriales de servicio pesado como: control de solenoide lineal, control de válvula proporcional, control de motor eléctrico de CC o como dispositivo esclavo Modbus RS-485 H-Bridge. Nuestro equipo de ingenieros puede personalizar el software SSHB con la función inicio-parada suave, paso a paso personalizado o incluso programar con una función de repetición automática. Los módulos SSHB incluyen 2 entradas configurables para agregar funcionalidad adicional y conexiones de comunicación serie Modbus RS-485 opcionales. El SSHB es un producto extremadamente versátil y utiliza el mismo microcontrolador con chip PIC que se utiliza en la oferta de productos SS1 y SS2 de DXF. Contáctenos hoy con su requisito de control personalizado de H-Bridge.

Parametros Configurables

Selenoide inicio/parada suave,
Remueve reflecciones de la señal (Debounce timer)
Entradas:
- Digitales: High-Side or Low-Side,
- Analogo: 0-36 Voltios, 0-5 Voltios, 4-20mA, Frecuencia
Entradas, functiones: Abierta normal o cerrada normal (Normally Open or Normally closed)

Especificaciones Técnicas

Temperaturas de operación: -40 a +85 grados centigrados
Voltaje: 8 a 32 Voltios
Consumo de corriente: 3.5mA con carga desconectada y 8mA con carga conectada
Corriente consumida cuando no está en uso: (i.e. leakage es 15uA max)
Exactitud de entrada de voltaje: +/- 1%
Exactitud de sincronización: +/- 1%
Resistente a golpe y vibraciones
Entradas y salidas de componentes integrados de estado sólido
Salida (5A continuo, 35A for 1 segundo)
Entradas: Máximo 2 (digital o analogo)
Protección de polaridad de conección de batería
Dimensiones de la carcasa: 1.18"" x 1.18"" x 2.36"" (30x30x60mm)
Material de recinto: PA 6.6 + 30% fibra de vidrio
Recinto resistente al clima
Acepta 9-Pin conector socket automotriz estilo relay
Contactos con material enchapado de CuZn Tin
Tamaño de los contatos: 5x .250"" (6.3mm) 4x 0.110"" (2.8mm)
2 años de garantía

Opciones de Implementación

Estilo automotriz de 5 pines de base de contacto (Nota: Esta opcion elimina la implementacion del Modbus RS-485)
Puede usar su propio emblema en el producto
Alambrado (harness) personalizado a sus requerimientos
Modbus RS-485
Salida PWM
DIN Soporte de montaje en riel
Software personalizado

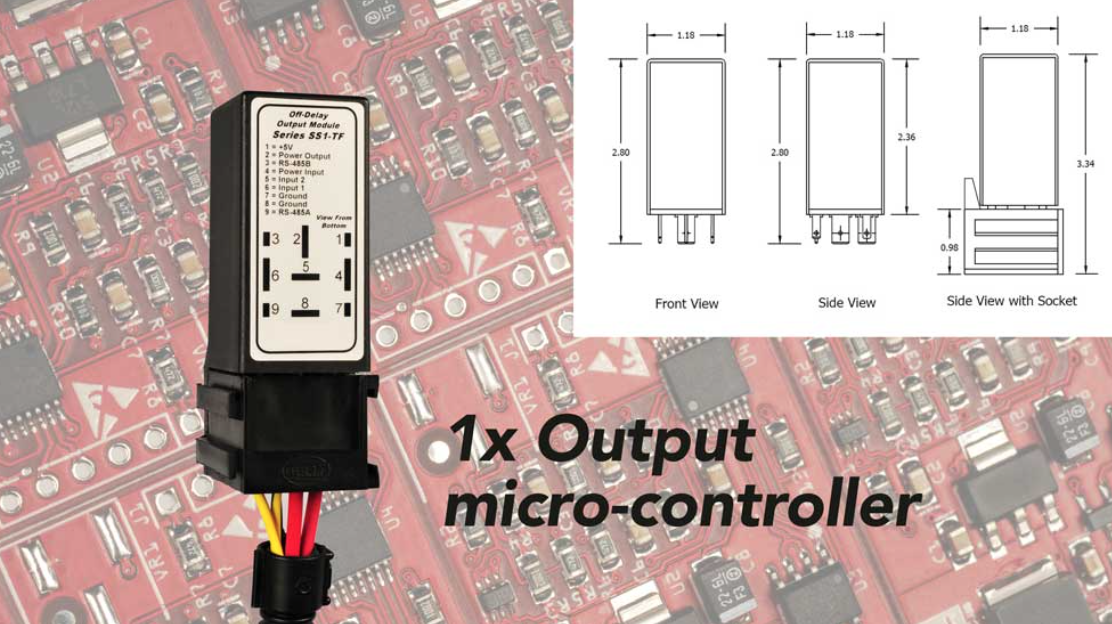

SS1 micro-controlador

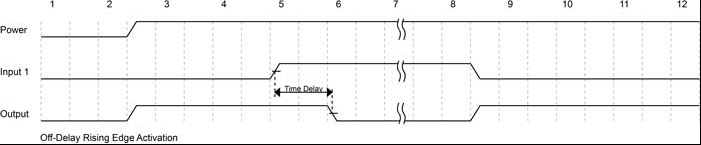

Los módulos de SS1 I/O son ideales para aplicaciones que requieren una salida y hasta dos entradas configuradas independientemente. La salida del SS1 se puede configurar con una señal de lado alto, una señal de lado bajo o con una señal de salida PWM opcional. El diseño de software modular SS1 nos permite crear económicamente programas de software personalizados incluso para prototipos de bajo volumen. Estos módulos compactos se utilizan generalmente para requisitos de I/O simples, tales como: retardo de activación, retardo de desactivación, intermitente con ciclo de repetición, retardo de intervalo, temporizador de funcionamiento posterior (Interval Delay Timer - after-run timer), relé de enclavamiento / biestable, relé de detección de voltaje de batería, Relé de detección de corriente o como un relé Modbus de alta potencia.

Parámetros Configurables

Tiempo de rebote (Debounce timing)
Tiempo de duración (Timing duration)
Entradas:
- Digitales: High-Side or Low-Side,
- Análogo: 0-36 Voltios, 0-5 Voltios, 4-20mA, Frecuencia
Entradas, functiones: Abierta normal o cerrada normal (Normally Open or Normally closed)
Función de señal de salida: Abierta normalmente o cerrada normalmente
Señal de salida: Lado alto 10A o lado bajo 1A

Especificaciones Técnicas

Rango de temperaturas -40 a +85 grados centígrados
Voltaje: 8 a 32 Voltios
Consumo de corriente: 3.5mA con carga desconectada y 8mA con carga conectada
Corriente consumida cuando no está en uso: (i.e. leakage es 15uA max)
Exactitud de entrada de voltaje: +/- 1%
Exactitud de sincronización: +/- 1%
Resistente a golpe y vibraciones
Entradas y salidas de componentes integrados de estado sólido
Salida (10A contínuo, 70A for 1 segundo)
Entradas: Máximo 2 (digital o analogo)
Protección de polaridad de conección de batería
Dimensiones de la carcasa: 1.18"" x 1.18"" x 2.36"" (30x30x60mm)
Material de recinto: PA 6.6 + 30% fibra de vidrio
Recinto resistente al clima
Acepta 9-Pines conector (socket) automotriz estilo relé
Contactos con material enchapado de CuZn Tin
Tamaño de los contatos: 5x .250"" (6.3mm) 4x 0.110"" (2.8mm)
2 años de garantía

Opciones de Implementación

Estilo automotriz de 5 pines de base de contacto (Nota: Esta opcion elimina la implementacion del Modbus RS-485)
Puede usar su propio emblema en el producto
Alambrado (harness) personalizado a sus requerimientos
Modbus RS-485
Salida de lado bajo 1A
Salida PWM
DIN Soporte de montaje en riel
Software personalizado Más Info

SS2 micro-controlador

El hardware del módulo de SS2 está diseñado para aplicaciones que requieren dos salidas de lado alto, tales como: Relé de carga compartida, Relé de salida alterna, Relé de secuencia de impulsos. Las señales de salida se configuran de forma independiente y, a menudo, pueden eliminar un relé secundario al combinar múltiples funciones en un solo módulo. La plataforma de hardware SS2 solo está disponible como una solución personalizada y nuestro equipo de ingeniería puede personalizarla. Comuníquese con nuestro departamento de ventas con sus requisitos personalizados.

Especificaciones Técnicas

Software personalizado
Rango de temperaturas -40 a +85 grados centigrados
Voltaje: 8 a 32 Voltios
Consumo de corriente: 3.5mA con carga desconectada y 8mA con carga conectada
Corriente consumida cuando no está en uso: (i.e. leakage es 15uA max)
Exactitud de entrada de voltaje: +/- 1%
Exactitud de sincronización: +/- 1%
Resistente a golpe y vibraciones
Entradas y salidas de componentes integrados de estado sólido
Salidas 2x (10A continuo para cada salida, 70A for 1 segundo)
Entradas: Máximo 2 (digital o analogo)
Protección de polaridad de conección de batería
Dimensiones de la carcasa: 1.18"" x 1.18"" x 2.36"" (30x30x60mm)
Material de recinto: PA 6.6 + 30% fibra de vidrio
Recinto resistente al clima
Acepta 9-Pin conector socket automotriz estilo relay
Contactos con material enchapado de CuZn Tin
Tamaño de los contatos: 5x .250"" (6.3mm) 4x 0.110"" (2.8mm)
2 años de garantía

Opciones de Implementación

Puede usar su propio emblema en el producto
Alambrado (harness) personalizado a sus requerimientos
Modbus RS-485
DIN Soporte de montaje en riel
Contáctenos con sus requerimientos
